一體化全自動凈水器

一體化全自動凈水器工藝

一、概述：

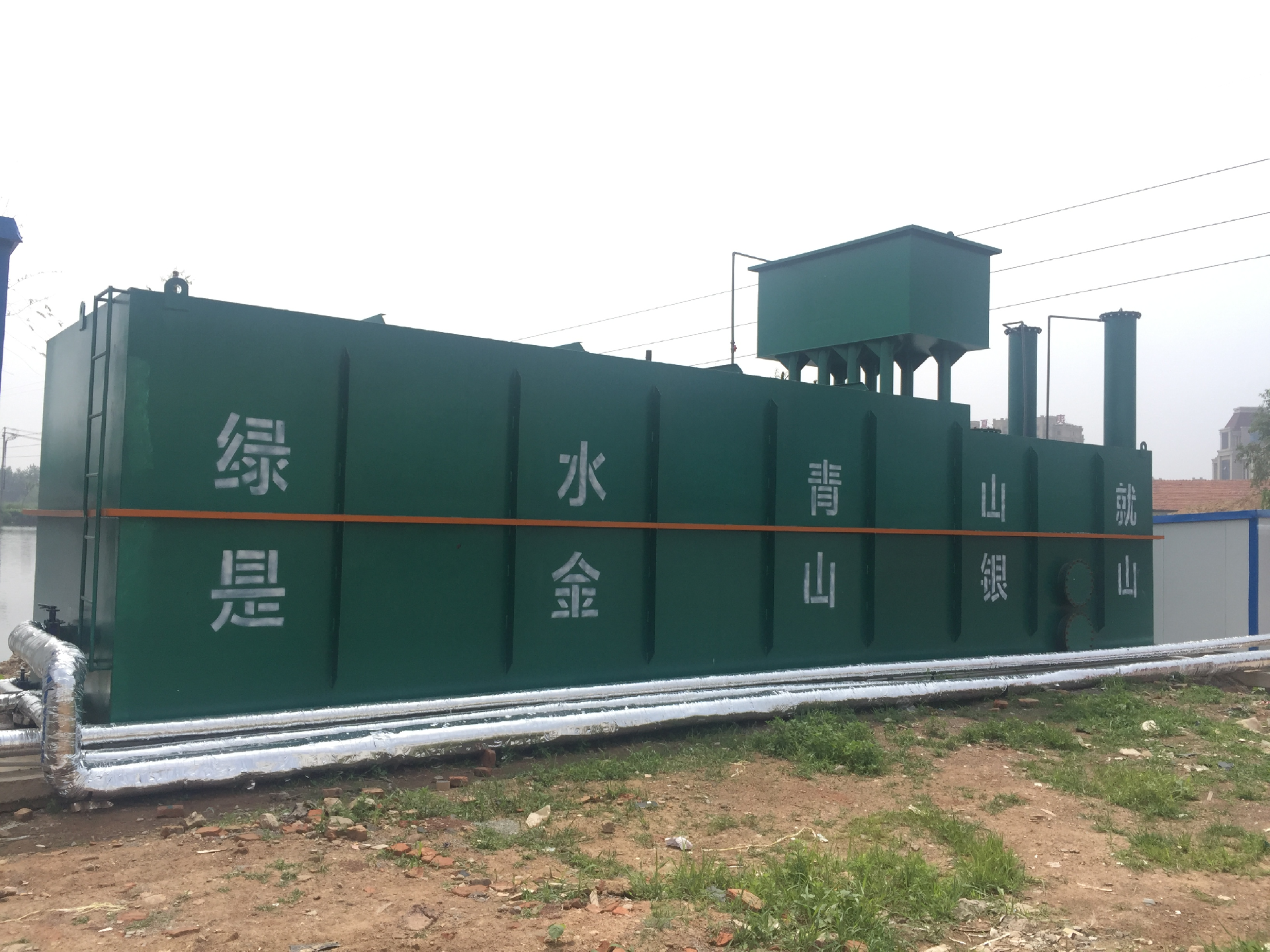

　　全自動凈水器是集混凝反應、沉淀、過濾、自動虹吸式反沖洗、自動排泥于一體的高效全自動凈水設備。
二、特點：
　　該設備占地面積小、運行成本低、管理方便、設備完成調試后無需人工操作，可真正實現全天候全自動運行。
三、原理：
1、 污水經水泵提升進入管道混合器，通過加藥裝置在管道混合器上投加絮凝劑（PAC/PAM），此時藥劑與原水在管道混合器內進行接觸反應后進入全自動凈水器的高濃度絮凝反應室，使水中懸浮雜質、膠體顆粒和部分微生物、細菌在混凝劑的作用下失穩而生成大塊的絮凝體—“礬花”，礬花上升進入斜管沉淀區，在斜管的作用下流速減低，使礬花下沉、水流上升，從而達到泥水分離，下沉礬花是很好的吸附功能，能吸附水中上升的礬花，一塊下降，從而減輕后級負荷。經斜管沉淀后水中大部分的懸浮物質、膠體顆粒已去除。經斜管沉淀后的水上升至清水區經集水堰收集上升至高位水箱，經高位水箱均勻分配給過濾區的各個過濾小區，水中的懸浮物、膠體等雜質進一步的去除，從而達到用水要求。
2、沉淀池在運行一定時間后，由于沉淀雜質的不斷增加，污泥槽中的污泥達到一定位置后（排泥時間為一設定值），時間控制器將信號反饋給電動閥，打開電動閥進行排泥，排泥完畢即關閉排泥閥（按設定時間運行）。
3、 過濾池運行一段時間后，由于濾料層不斷截留懸浮物，造成濾層阻力的增加，透過濾層的水量減少，虹吸上升管中的水位不斷升高，當水位達到虹吸輔助管管口時，水自該管落下，能過抽氣管，借以帶走虹吸下降管中的空氣，這時虹吸上升管和下降管中的水位同時上升，終兩者匯合，形成連續虹吸水流，于是反洗水通過濾層進行反洗，濾層膨脹，沖洗廢水由虹吸管經過水封井排入溝渠。當反洗水位降到虹吸破壞斗以下時，虹吸破壞管進氣，虹吸破壞，沖洗結束，重新開始過濾。
四、工藝特點：
1、 沉淀采用斜管沉淀：停留時間短、沉淀效率高、占地面積省。
2、斜管水流方向采用異向流，提高液面負荷。
3、 過濾采用多個過濾區：
5、一次性反洗水量少，減少反洗水的貯量。
6、反洗時，其它過濾區仍產水，水量不變，可同時供應出水以及少量補充反洗水量，使濾層有足夠的反洗水量。
7、 停止反洗采用虹吸破壞斗：虹吸破壞管全部排列于虹吸破壞斗中，以防止虹吸破壞管進氣而使反洗不徹底時就破壞，影響該區制水周期。
8、本裝置采用重力、虹吸的原理自動控制，不僅系統的維修及維護的工作量小，且運行可靠；穩定。
9、通過對沉淀過濾表面負荷，有效水深，污泥斗等參數的設計，合理選擇，從而提高了固液分離的效果。
